Контроллер «Артонит ШК02-У» исп.04 (в комплекте с двумя датчиками температуры ДТ-1)

Инструкция «АРТОНИТ ШК02-У» исп.04

Контроллер «АРТОНИТ ШК02-У» исп.04

Контроллер «АРТОНИТ ШК02-У» исп.04 предназначен для сбора и передачи данных в системах автоматизации, диспетчеризации и учета ресурсов.

Контроллер имеет два цифровых входа для опроса двух датчиков температуры типа DS18B20 и четыре релейных выхода для управления включением-выключением различных устройств.

Обмен информацией с сервером сбора и обработки информации осуществляется по сети Ethernet.

Для работы с контроллером в сети Ethernet можно использовать любой OPC-сервер ModBus TCP. OPC-сервер позволяет подключать удаленные узлы диспетчеризации, работающие в режиме «Клиент», по протоколу TCP, что позволяет ПО верхнего уровня подключаться к контроллеру удаленно.

Основные технические характеристики:

Количество входов для подключения датчиков температуры – 2;

Количество выходных дискретных сигналов – 4;

Тип дискретных выходов – реле;

Максимальное напряжение на контактах реле – 250VDC;

Максимальный ток через контакты реле – 6 А;

Интерфейс информационной магистрали – Ethernet;

Протокол передачи информации – Modbus-TCP;

Номер порта в сети Modbus-TCP – 502.

Напряжение питания – 12VDC +/- 10%.

Максимальный потребляемый ток – 0,3 А.

Габаритные размеры - 106,3x90,2x57,5 мм.

Диапазон рабочих температур – от +10°С до +55°С

Относительная влажность воздуха – не более 95%.

Степень защиты оболочкой по ГОСТ 14254-96  - IP20.

На плате контроллера имеется четыре светодиодных индикатора для контроля состояния и режимов работы «RUN», «Link», «Act», «Обмен» и четыре светодиодных индикатора для контроля состояния дискретных выходов «Y0, Y1, Y2, Y3».

Светодиодный индикатор «RUN» на плате контроллера мигает – контроллер находится в рабочем состоянии. Не мигает или горит постоянно – выполнение внутренней программы контроллера прекращено. Следует отключить на 3 сек. питание контроллера и снова включить. Если мигание не восстановилось – контроллер требует ремонта.

Индикатор желтого цвета «Link» при подключении контроллера к сетевому коммутатору горит постоянно, индикатор зеленого цвета «Act» должен вспыхивать при прохождении информации в сети Ethernet.

Светодиодный индикатор «Обмен» на плате контроллера мигает при поступлении запросов от АРМ – контроллер находится в рабочем состоянии. Если индикатор «Обмен» не мигает, то обмена данными (связи) между контроллером и АРМ диспетчера нет.

Светодиодные индикаторы «Y0, Y1, Y2, Y3» на плате контроллера предназначены для визуального контроля состояния четырех дискретных выходов. Если светодиод не светится - соответствующий ему дискретный выход разомкнут (состояние «логический 0»), если светится – то соответствующий ему дискретный выход замкнут (состояние «логическая 1»).

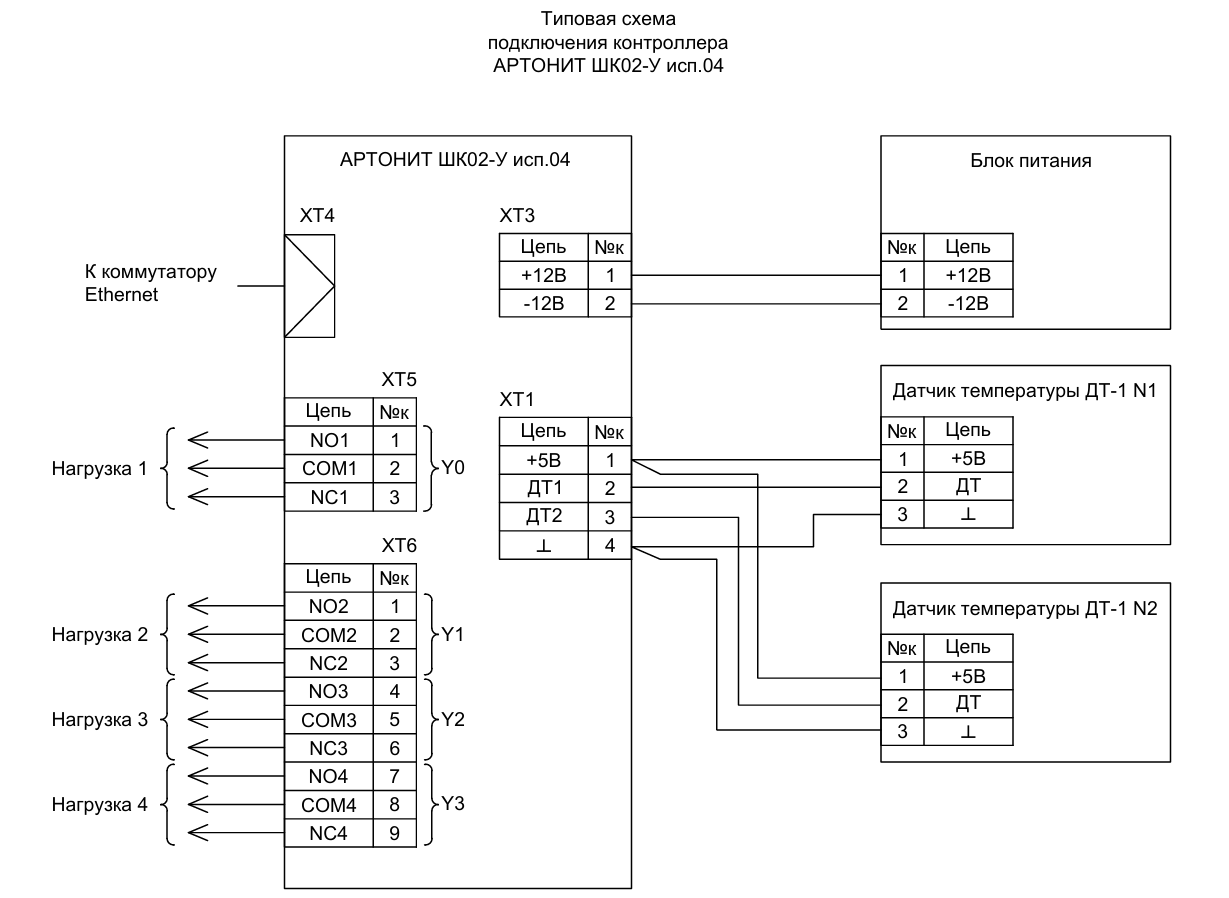

Рис. 1 Типовая схема подключения контроллера «Артонит ШК02-У» исп.04 (в комплекте с двумя датчиками температуры ДТ-1).

Для съема информации о температуре датчиков ДТ1 и ДТ2 по протоколу Modbus TCP используется функция 04, адреса регистров 0х00 и 0х01 соответственно. Для управления включением-выключением Y0, Y1, Y2 и Y3 используется функция 05, для контроля их состояния – функция 01.

Перед запуском контроллера в работу следует произвести ввод сетевых настроек во внутреннюю память контроллера. Ввод сетевых настроек производится с помощью программного обеспечения «ARTONITv2.1». Порядок настройки контроллера описан в «Инструкции по настройке контроллеров «АРТОНИТ ШК01-У» (см. www.artsec.ru).

Питание контроллера осуществляется от внешнего источника питания +12VDC. Для подачи питания на подключаемые к контроллеру датчики температуры ДТ1 и ДТ2 имеется на клеммнике имеется клемма с напряжением +5 В.

К монтажу и обслуживанию контроллера допускается персонал, прошедший подготовку и имеющий квалификационную группу по технике безопасности не ниже III группы до 1000 В.

Прочный пластиковый корпус позволяет устанавливать контроллер на DIN-рейку. На DIN-рейке контроллер занимает 6 модулей (ширина корпуса 106,3 мм). Степень защищенности по ГОСТ 14254-96 - IP20. При работе в запыленных помещениях обязательно требуется установка контроллера в герметичный корпус для защиты внутренних элементов от пыли.

Запрещается:

- подача напряжения 220VAC на цепь питания +12VDC и входы датчиков температуры ДТ1 и ДТ2;

- подключение к входам датчиков температуры ДТ1 и ДТ2 датчиков, имеющих гальванической контакт с контуром заземления;

- работа контроллера при наличии в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т.п.).
